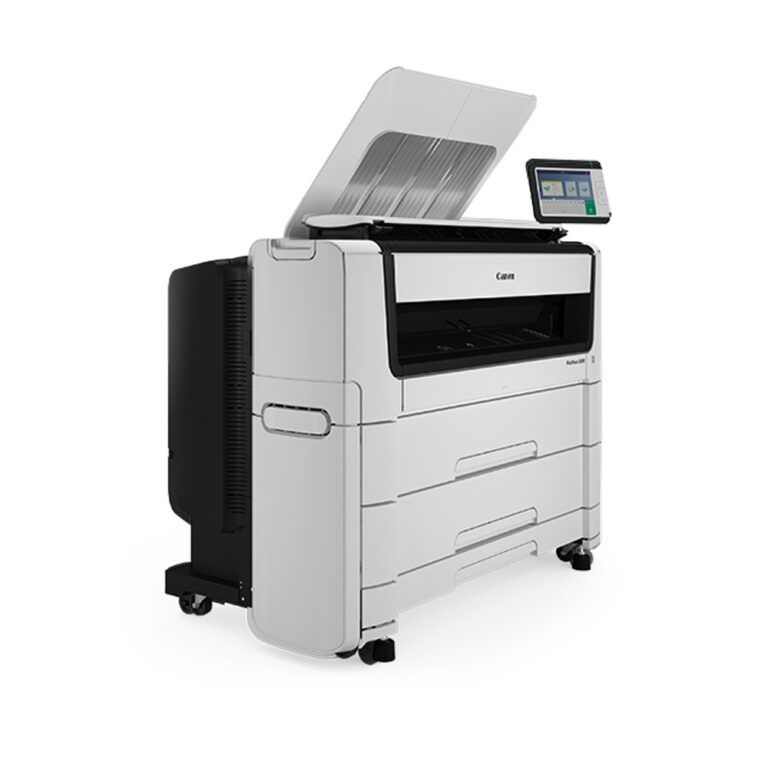

PLOTWAVE 5000

CONFIGURATION STANDARD DU SYSTÈME
Système d’impression à 2 rouleaux (standard) Imprimante monochrome grand format productive avec panneau utilisateur multitouch ClearConnect.
Système d’empilage Plateau de livraison supérieur intégré. Jusqu’à 100 feuilles format E/A0.
Interface utilisateur multitouche rotative ClearConnect Aspect cohérent sous tous les angles de votre flux de travail, standard, y compris Smart Inbox, SmartAccess et Live Preview.
Interface utilisateur multitouche inclinable et pivotante ClearConnect Commutateur de support en rouleau entièrement automatisé pour guider le support vers le bac de réception supérieur ou la sortie arrière en fonction de l’application de l’utilisateur.
Logiciel de flux de travail ClearConnect Pilotes : Driver Select pour Microsoft Windows, Driver Express PostScript 3. Éditeurs : Publisher Mobile pour IOS et Android, Publisher Express, Publisher Select 3 pour Microsoft Windows.
Kit de démarrage inclus 1 bouteille de toner 450 g, 1 bouteille de révélateur 1750 g, 1 rouleau de papier bond 36″ 20 lb (75 g/m2).
Disposition sismique1 Aidez à protéger l’imprimante contre le déplacement ou l’inclinaison lors d’un tremblement de terre. Cette disposition permet à l’utilisateur de sécuriser l’imprimante à une connexion solide du bâtiment.
CONFIGURATIONS OPTIONNELLES DU SYSTÈME
Système de numérisation d’économie d’espace de bureau Scanner Express avec technologie Image Logic, scanner intégré positionné sur le dessus de l’imprimante pour économiser de l’espace de bureau.
Bac feuille à feuille Capacité : 250 pages ; Tailles : format A/A4 – format C/A2
Systèmes d’empilage Stacker Select, capacité de 400 feuilles
Mise à niveau de la capacité du support en rouleau Capacité de support à double rouleau du système de 2 à 4 rouleaux
Disque dur amovible Pour les environnements sécurisés, le disque dur peut être facilement retiré du système d’impression pour aider à sécuriser l’intégrité des données.
LA TECHNOLOGIE
Technologie d’imagerie Electrophotographie (LED) avec photoconducteur organique (OPC).
Technologie Radiant Fusing avec échauffement instantané. Nettoyez le système de recharge de toner. Pratiquement aucune émission d’ozone.
Technologie de fusion Préchauffage instantané, fusion sans contact, faible consommation électrique (chauffage à la demande).
Toner/type Toner noir : 900 grammes par kit de toner (450 grammes/bouteille).
PRODUCTIVITÉ
Vitesse (impression et copie)
PlotWave 5000 : tailles
8-D/A12 par minute tailles 4-E/A03 par minute PlotWave 5500 : tailles
10-D/A12 par minute tailles 5-E/A03 par minute
Heure de la première impression4 <40 secondes
Heure de la première copie5 <40 secondes
1 Sans câble/chaîne et matériel de montage.
2 format D (34″ » x 22″ ») / format A1 (841 x 594 mm).
3 Format E (36″ » x 48″ ») / Format A0 (841 x 1189 mm).
4 Une impression paysage A1 réalisée à partir de la boîte de réception intelligente, sur un support de 64 g, sortie arrière, lignes et mode texte.
5 Une copie réalisée avec un original A1 en paysage sur un support de 64 g, sortie arrière, compensation d’arrière-plan désactivée, largeur personnalisée 841 mm, longueur personnalisée 594 mm.
QUALITÉ
Résolution d’impression 600 x 1200 ppp
Largeur de ligne minimale (ISO/IEC 13660:2001E) 0,00236″ (0,06 mm)
Précision de ligne 1:1 < 0,3%
TAILLE ET POIDS
Taille du moteur principal (LxPxH) 61,6″ x 31,7″ x 58,9″ (1 563 mm x 803 mm x 1 495 mm) (la hauteur de 58,0″ comprend le plateau de livraison supérieur)
Dimensions d’expédition (LxPxH) 58″ x 34″ x 50″ (1 470 x 850 x 1 280 mm)
Poids moteur principal 516 lb (234 kg)
Poids d’expédition moteur principal 629 lb (285 kg)
GESTION DES MÉDIAS
Capacité média 2 ou 4 rouleaux ; alimentation manuelle du support feuille à feuille. Bac feuille à feuille.
Le découpage de papier Cutter inclus dans le tiroir pour un changement rapide et facile du support en rouleau.
Capacité média maximale 2 rouleaux (650′ L x 36″ L) : 3 900 pi² Si 4 rouleaux : 7 800 pi²
Rouleau de formats de support ARCH : B, C, D, E, E1, 30″ », 21″ », 15″ » ANSI : B, C, D, E
ISO : A3, A2, A1, A0, B1, B2, B1_700, B2_700
Formats de support Bac feuille à feuille Alimentation bord court (portrait) :
A3, B4, A, B, A+, B+, Carto B4, 230 x 310 mm, 310 x 440 mm
Alimentation bord long (paysage) :
A3, A2, B4, B3, B, C, B+, C+, Carto B4, Carto B3, 15″ » x 21″ », 310 x 440 mm, 440 x 594 mm
Poids du support Bond : 16 à 28 lb (60 à 110 g/m2). Film : 3,5 millions
Longueur du rouleau Jusqu’à 650′ (200 m)
Largeur du rouleau 11″–36″ (11″,12″,15″,17″,18″,21″,22″,24″,30″,34″,36″) (279-914mm)
Longueur minimale imprimée 11″ (279 mm)
Longueur maximale imprimée 577′ (176 m)
Type de support en rouleau Papier : Engineering Bond, Vellum, Recycled Bond, Tinted Bond Xtreme #27 Bond Film : Polyester 3,5 mil
Type de support feuille à feuille Papier : Bond d’ingénierie, Bond recyclé, Bond teinté Xtreme #27 Bond
Gestion automatique des supports en rouleau Détection automatique de la largeur
Sélection automatique du support en rouleau pour une productivité optimisée et une économie de support, en fonction de la taille du dessin, du type de support, de la largeur du rouleau et de la finition.
Commutation automatique du rouleau lorsque la fin du rouleau est atteinte.
INTERFACE UTILISATEUR
La description Panneau utilisateur multitouch ClearConnect
Taille (LxPxH) ACL couleur 11,8″ x 8,7″ x 1,6″ (300 x 220 x 40 mm), 10,4″ (diag.)
Résolution 800 x 600 pixels (SVGA)
La technologie Toucher capacitif projectif
Opération 3 boutons durs : [Réveil], [Arrêter, interrompre, abandonner], [Accueil]
Fonctions multitouches : appuyer, appuyer deux fois, pincer, pincer à 2 doigts, glisser, feuilleter et étaler.
Conception d’interfaces Interface utilisateur distinctive avec navigation intuitive et niveaux de fonctionnement clairement définis.
Caractéristiques Optimisation de la vue : Inclinaison ClearConnect (-4 à +45 degrés) et pivotement (-45 à +180 degrés). Voyant d’état (rouge, orange, vert).
Interface USB 2.0 avec voyant lumineux.
Basculez instantanément entre 2 langues, choisissez parmi 21 langues.
MANETTE
La description Contrôleur POWERsync hautes performances avec Windows 10 IoT Enterprise LTSC, 64 bits
Processeur Dual Core, Dual Thread Celeron® G4900 à 3,10 GHz
Mémoire 4 Go de DDR4
Vidéo Carte graphique Intel HD, 1 GHz
Disque dur 500 Go, 7200 tr/min (standard)
TPM TPM2.0
Prise en charge du système d’exploitation client Windows 7 / Windows 7 64 bits / Windows 8.1 / Windows 8.1 64 bits / Windows 10 / Windows 10 64 bits / Windows Server 2008 R2 64 bits / Windows Server 2012 64 bits / Windows Server 2012 R2 64 bits/Mac OS 10.10 / Mac OS 10.11 / Mac OS 10.12 (prise en charge du pilote PostScript 3 uniquement pour Mac OS)
Interface 2 x Ethernet 100 Mbits/s, 1 Gbit/s TCP/IP : DHCP, IPv4, IPv6, HTTPS Découverte : APIPA, WS-Discovery, SNMPv3
Langage de description de page TIFF, JPEG, HPGL, HPGL2, DWF, C4, Calcomp 906/907/951, CALS, NIRS, NIFF, PS/PDF (en option)
Protocole d’impression LPR, FTP, WebDav, WSD Impression FTP
depuis SMB, FTP
Pull depuis le cloud (récupération depuis les clouds basés sur WebDAV) HTTP/HTTPS (utilisé par Publisher Express)
Impression depuis le dossier de départ via la gestion des accès en option
Protocole de canal arrière SNMPv3, interface Wave, WS-Discovery
SÉCURITÉ
Nouvel ensemble de fonctionnalités de sécurité Déchiquetage électronique, IPSec, filtrage IP/listes de contrôle d’accès, HTTPS, SNMPv3, journal d’audit, chiffrement de disque AES256, authentification 802.1x, activation/désactivation du protocole réseau, intégration LDAP, intégration Active Directory,
authentification utilisateur sur le panneau utilisateur ClearConnect local et via Express WebTools (identifiants LDAP/Active Directory, carte à puce) pour numériser/copier/imprimer. Configurez les certificats HTTPS. Autorisez la désactivation des protocoles TLS1.0 et 1.1 (aucune réponse à l’analyse du réseau) et activez TLS 1.2 avec un chiffrement plus fort. Module de plateforme sécurisée certifié FIPS 140-2 (TPM) intégré et chiffrement de disque dur BitLocker 256 AES, effacement de disque dur,
Certificat CA configurable, désactivation des ports et protocoles réseau, journalisation des événements de sécurité, authentification unique. Options : Disque dur amovible, antivirus McAfee, contrôle des applications McAfee (liste blanche).
Gestion des accès Aidez à fournir un accès sécurisé à l’appareil en saisissant un mot de passe sur le panneau de commande multitouch ClearConnect ou accédez avec une carte à puce en connectant un lecteur de carte (y compris sans contact). L’autorisation est gérée à l’aide d’Active Directory.
Prise en charge du cloud Prise en charge illimitée du cloud authentifié par l’utilisateur et/ou l’administrateur via WebDAV et/ou un fournisseur tiers :
par exemple, Microsoft SharePoint, Dropbox, Box.com, box.net, Google Drive, Microsoft OneDrive, Amazon Cloud Drive, Cloudsafe, MyDisk. L’authentification de l’utilisateur du cloud peut être soit préconfigurée par l’administrateur, soit effectuée par l’utilisateur au moment de l’accès au cloud spécifique.
Transformations Mise à l’échelle (mise à l’échelle de la page, réduction lorsque l’image est trop grande pour éviter l’écrêtage ou au facteur personnalisé, mise à l’échelle de la taille de la page à la taille standard), rotation, décalage (automatique ou défini par l’utilisateur), ajout/suppression du bord arrière/avant, miroir, Intensité des noirs en mode poster, Optimisation de l’impression (standard, lignes/texte, poster). Surbrillance des couleurs et Original foncé. Zone à effacer (zone d’intérêt).
SCANNER EXPRESS (EN OPTION)
La description Scanner couleur à capteur d’image par contact intégré (CIS) avec technologie Image Logic
Résolution de numérisation 600 x 600 ppp (sélectionnable 100, 200, 300, 400, 600 ppp)
Vitesse de numérisation Jusqu’à 49,8 pi/min. (15,2 m/min.) Numérisation noir et blanc Jusqu’à 33,1 pieds/min. (10,1 m/min.) Copie
Jusqu’à 16,4 pieds /min . (5,0 m/min.) Numérisation couleur
Formats de numérisation TIFF, PDF, PDF/A, JPEG, CALS, PDF multipage, PDF/A multipage et TIFF multipage
Modèles de numérisation Nombreux modèles de numérisation pour standardiser les paramètres et destinations de numérisation courants
Protocole de numérisation FTP, SMB, numérisation vers le cloud (pousser vers les clouds basés sur WebDAV)
Destination de numérisation Clé USB locale, FTP, SMB, boîte de réception intelligente sur le contrôleur, dossier d’accueil local en option (LDAP), appareil mobile via Mobile WebTools, nuages ​​WebDAV.
Numérisation des noms Nommage prédéfini avec numérotation automatique pour une numérisation productive ou nom de fichier sur le panneau de l’utilisateur ClearConnect
Largeur d’origine 8,2″ à 36″ (208 à 914 mm), détection automatique de la largeur
Longueur d’origine 8,2″ à 52,5″ (208 mm à 16 m), détection automatique de la longueur
Épaisseur d’origine Documents non rigides de 0,03″ (0,8 mm) maximum
Zoomer (copier) 1:1, Échelle à la taille du support, Échelle au format standard. Personnalisé : 10 à 1 000 %
Préréglages de type d’origine Lignes et texte standard, lignes et texte pliés, brouillon de lignes et de texte, original foncé, original couleur, photo, plan, carte, illustration
Taille du scanner (LxPx H) 43″ x 12″ x 5,5″ (1 097 x 308 x 140 mm)
Poids du scanner 55 lb (25 kg)
ENVIRONNEMENTAL
Puissance acoustique Veille et veille : moins de 26 dB. Mode d’impression : moins de 52 dB
Concentration d’ozone < 0,005 mg/m3, < 0,002365 PPM (0,25 % de la valeur limite autorisée)
Émission de chaleur Prêt : 66 W ; Actif : 1,5 kW
Puissance requise 100–240 V ; 50/60 Hz
Consommation d’énergie Mode veille : <2 W Mode prêt : 66 W Mode actif : 1,7 kW
Marques de sécurité/CEM et labels environnementaux CE, TUV GS, CETECOM, ENERGY STAR 3.0, FEMP, Rohs, CCC, VCCI TüV GS, c-UL-US, CB, RCM, EPEAT, EAC, FCC Classe A, VCCI Classe A
Recyclables Imprimante : en acier ou en plastique hautement recyclable : jusqu’à 95 % du moteur peut être upcyclé ou recyclé. Les 5% restants sont des déchets non toxiques.
Impressions : très bonne désencrage au recyclage.
Toner : flacons en HDPE (polyéthylène haute densité) hautement recyclable
LOGICIEL DE FLUX DE TRAVAIL CLEARCONNECT
Soumission du travail La suite logicielle ClearConnect se compose d’une variété d’applications avec la même interface utilisateur. Créez, récupérez et/ou envoyez des travaux à partir de pilotes (sélection de pilote pour Microsoft Windows, Driver Express pour Adobe PostScript 3 pour Microsoft Windows ou Apple OS), d’emplacements externes (SMB, FTP, LPR, WebDAV), d’appareils mobiles via Express WebTools et Publisher Mobile, clé USB, services Cloud et dossier d’accueil en option (LDAP).
Impression en 1 clic à partir de l’USB, impression en 1 clic à partir des travaux envoyés précédents via Print SmartAccess sur le panneau d’utilisateur ClearConnect. La boîte de réception intelligente sur le panneau de l’utilisateur ClearConnect permet l’aperçu du travail : faites glisser entre vos travaux pour la sélection d’impression et l’aperçu. Faites un panoramique pour voir l’image en détail (zoom).
Avec le modèle Publisher Select 3, la soumission de plusieurs fichiers par lots est prise en charge. Imprimez plusieurs fois et triez par page ou par ensemble. L’économie de support fait automatiquement pivoter les fichiers d’impression pour optimiser l’utilisation du support.
Boîte de réception intelligente Boîte de réception intelligente personnalisée : historique, gestion de la file d’attente, gestion de l’historique, outils Web express, accès sécurisé au contrôleur
Gestion des files d’attente La mémoire de spool fournit un système de file d’attente pour les travaux d’impression et de copie. Cela permet à plusieurs utilisateurs d’envoyer des travaux d’impression et de copie en même temps. Personnalisez les paramètres de priorité pour les travaux de copie et d’impression dans la file d’attente.
La vue d’ensemble de la file d’attente des travaux donne accès aux noms, propriétaires et statuts des travaux, y compris les supports requis. Les travaux peuvent être suspendus, supprimés et placés en haut de la file d’attente.
Gestion de l’impression et comptabilité Affichez l’historique du compteur à des périodes de temps préférées, par tâche ou un aperçu total dans Express WebTools. Affichez, créez, modifiez et supprimez des modèles de tampon.
Prise en charge uniFLOW en option, connectez-vous avec votre file d’attente uniFLOW personnelle sur l’interface utilisateur ClearConnect. Prend en charge l’authentification manuelle, les lecteurs de cartes et les lecteurs de cartes sans contact.
Gestion d’appareils Express WebTools fournit aux administrateurs les outils nécessaires pour gérer l’appareil à distance via le Web : par exemple, vérifier l’état de l’imprimante ; définir les paramètres par défaut pour l’impression, la copie et la numérisation ; définir l’accès ; Sécurité; comptabilité; arrêt à distance ; mise à jour et redémarrage du logiciel ; minuterie marche/arrêt ; comportement du système ; gestion des files d’attente ; gestion des licences ; afficher, créer, modifier et supprimer des modèles de tampons ; etc.
Numérisation vers jet d’encre couleur Numérisez directement vers les séries iPF 600/700/800/TX-2000/3000/4000/5200/5300/5400 via Publisher Select 3 (hotfolder)
EMPILEUR SÉLECTIONNER
La description Empileur productif intégré avec une capacité élevée et un capteur de bac plein
Capacité 400 pages
